对比图片相对位置

二、功能说明

组件用于分析和确定两张图片之间的空间关系，以支持图像定位、排列或相对位置计算。即以原图为二维坐标系（x，y），左下角为坐标系原点，截图为该坐标系内的某一块区域，获取该区域的坐标。

三、属性说明

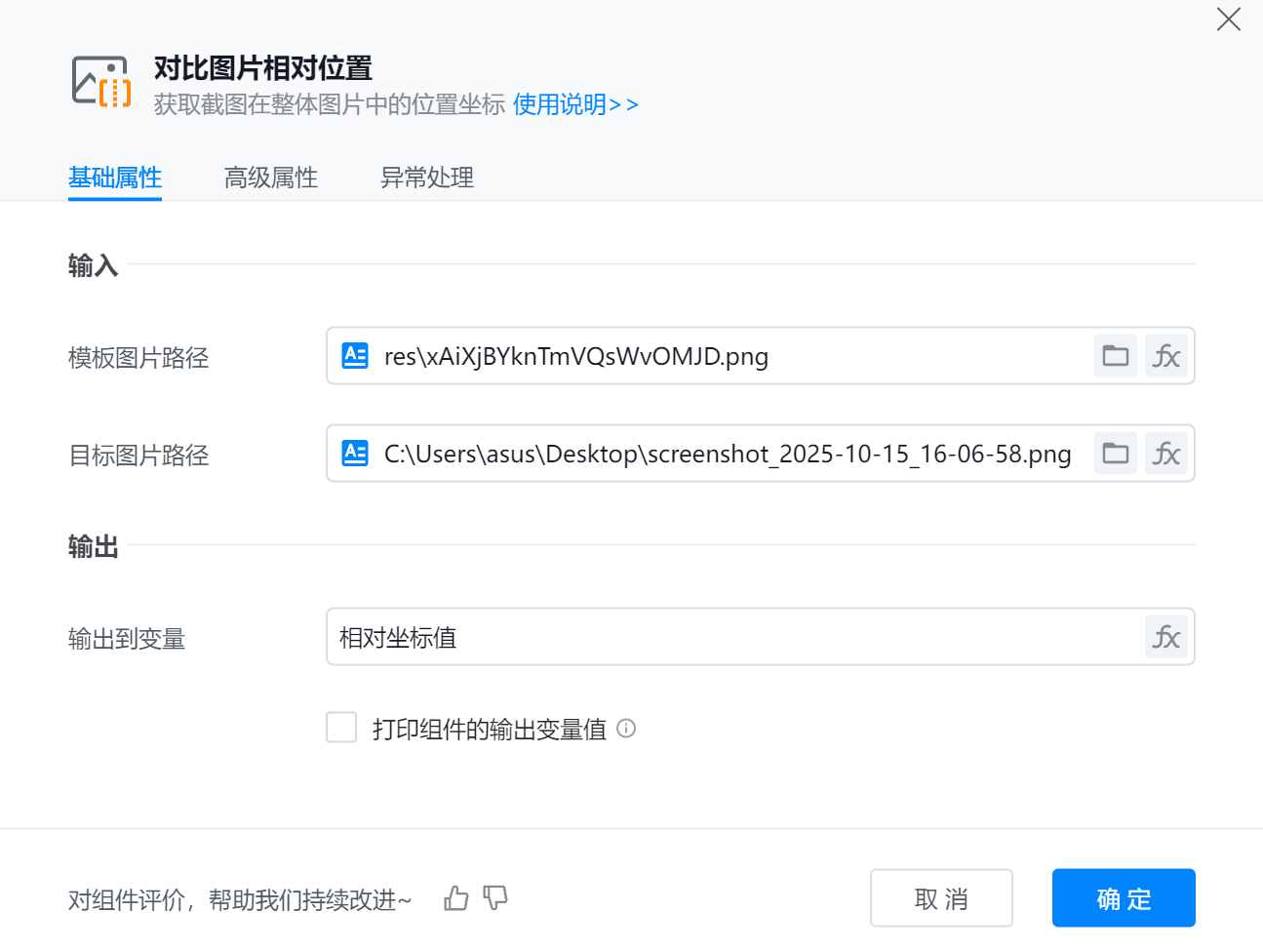

基础属性

● 模板图片路径：模板图片文件的路径。

● 目标图片路径：目标图片文件的路径。

● 输出到变量： 将组件运行结果输出并赋值到变量。

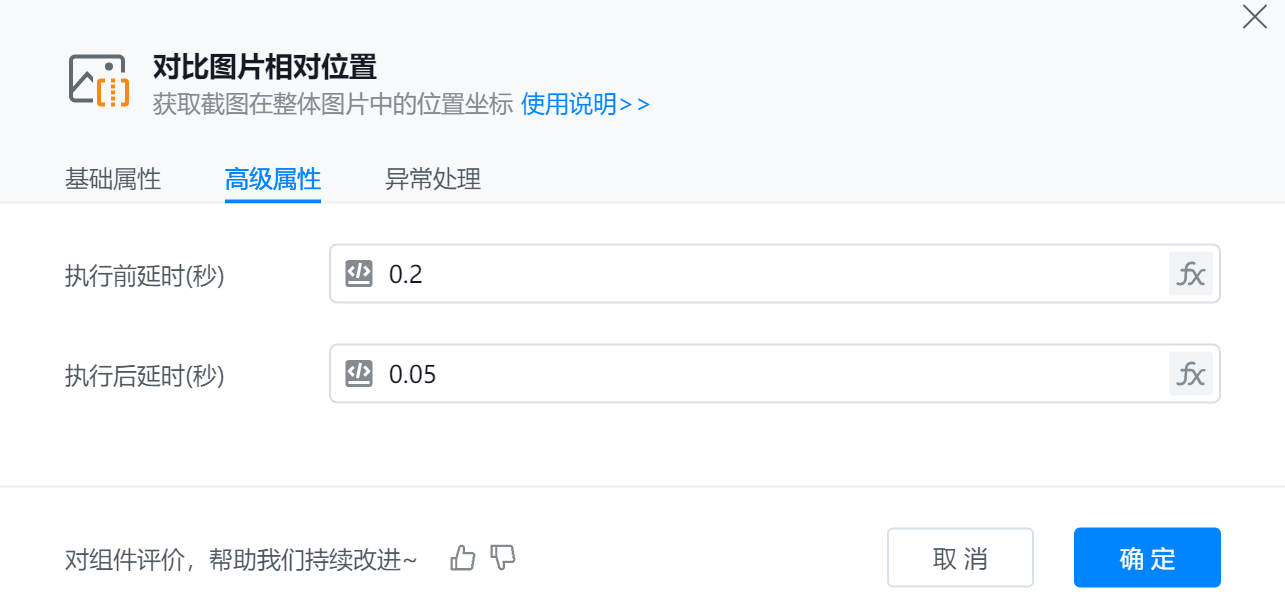

高级属性

● 执行前延时（秒）：流程开始执行预设任务前，特意设置的一段等待时间，目的是预留缓冲（如等待前置条件就绪、避免操作冲突）。

● 执行后延时（秒）：指流程完成指令动作后，出现预期外的时间延迟，比如机器人完成抓取后延时。

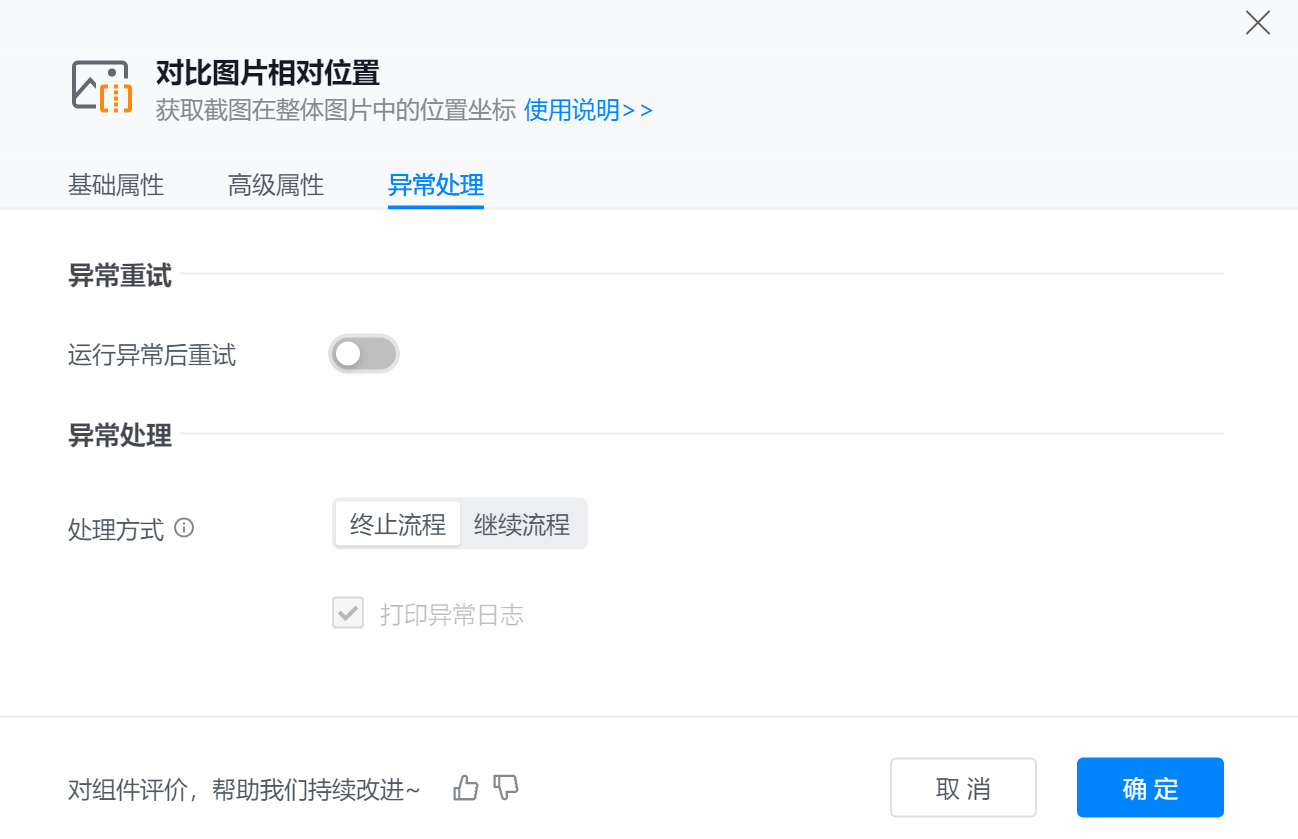

异常处理

● 异常重试：当流程运行过程中发生异常时，可根据实际需求配置是否启用重试逻辑。

● 异常处理：处理方式分为终止流程和继续流程。

• 终止流程：彻底停止当前正在进行的步骤或任务，后续相关操作不再执行。
• 继续流程：暂停或中断后，恢复当前步骤或任务，按原有逻辑或调整后继续进行。

四、使用示例

执行逻辑

添加【对比图片相对位置】组件到可视化编辑区，将目标图片与模板图片进行相对位置对比并输出。

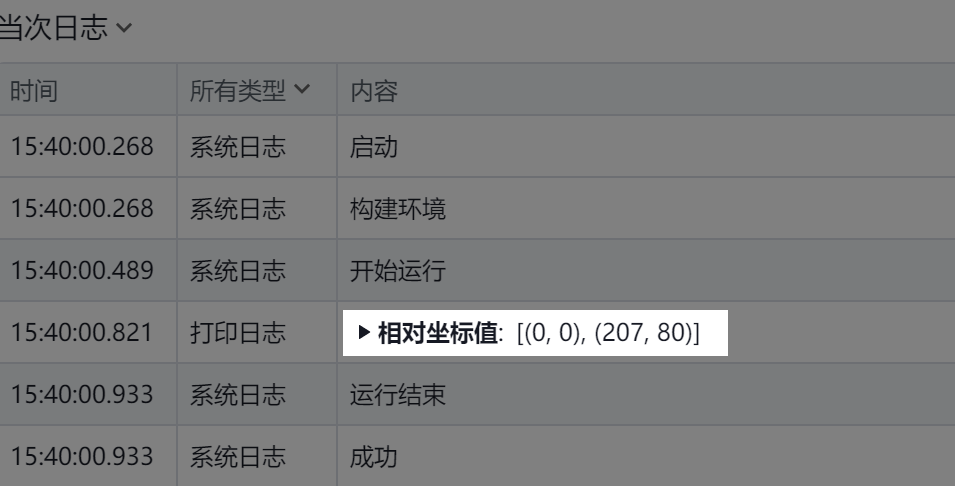

输出结果

在输出区域打印“相对坐标值:[(0, 0), (207, 80)]”。
