键值对结构识别

一、视频示例

待上线

二、功能说明

通过OCR识别图片中的键值对文本，并将结果以结构化字典的形式，保存到指定变量。

三、属性说明

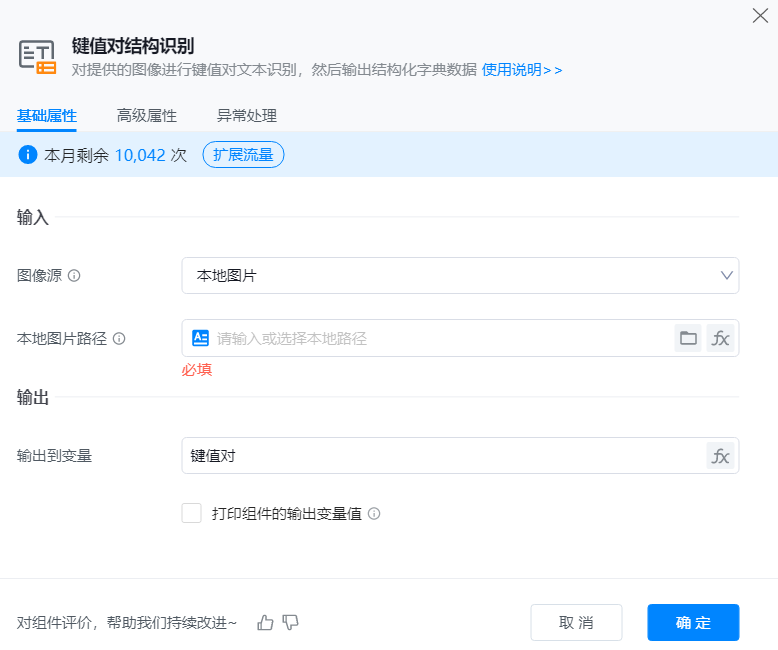

基础属性

● 图像源：待识别图片的来源，可选“本地图片”、“屏幕指定区域”或“网络图片”。

● 本地图片路径：图片的路径。可以点击右侧“小文件夹按钮”手动选择文件夹或者点击”fx“选择已保存的文件夹变量。

• 本地图片路径：图片存储在本地的路径。建议使用常见的 jpg、jpeg 和 png 等图片格式。
• 屏幕目标区域：图像源选择“屏幕指定区域”时，需选择待识别图片元素的指定屏幕区域，可使用变量。
• 图片URL：图像源选择“网络图片”时，需输入待识别网络图片的地址。

● 输出到变量：将识别后的键值对结果，输出并保存到变量，以便在后续步骤中动态获取和使用这些信息。

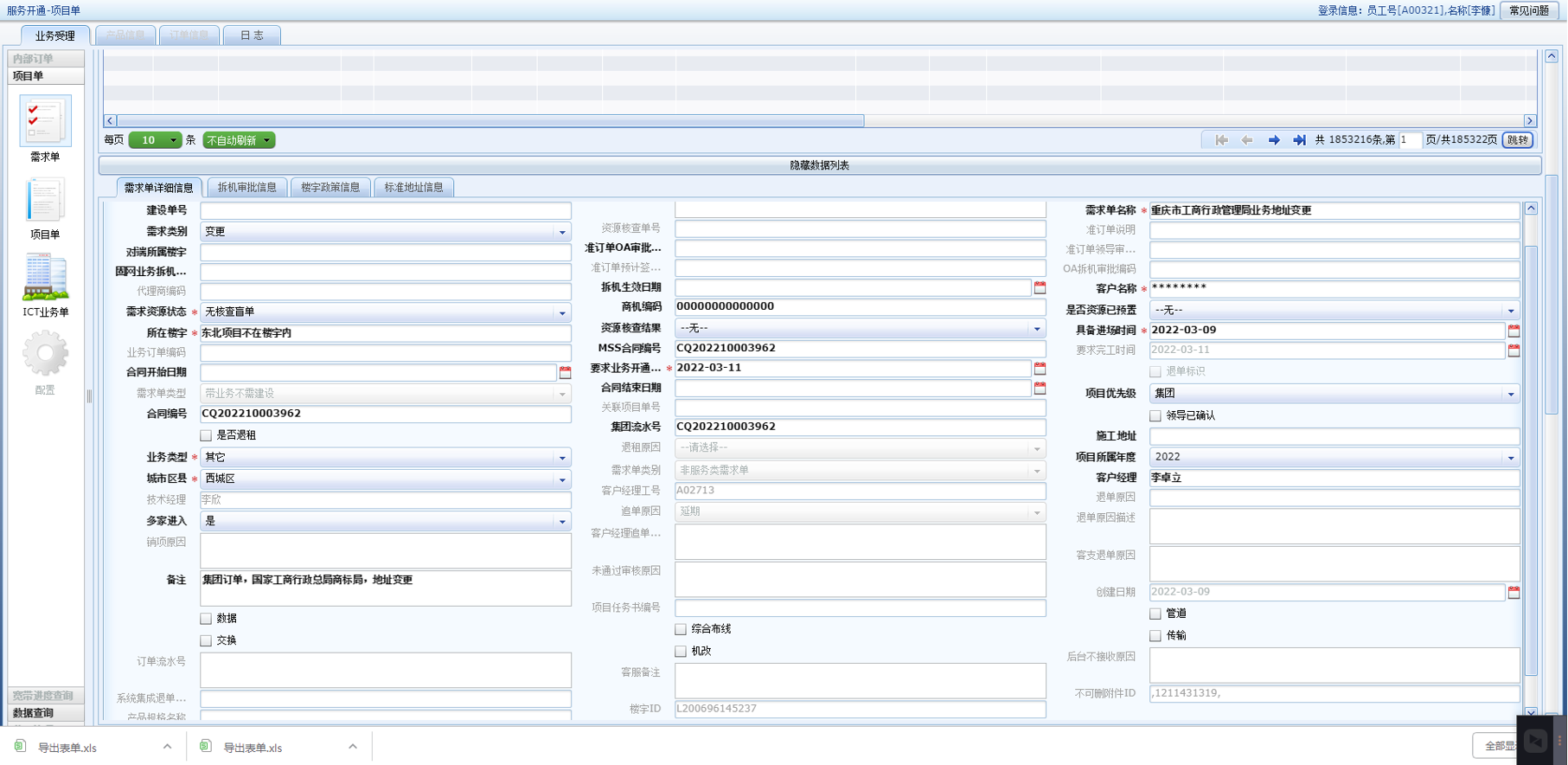

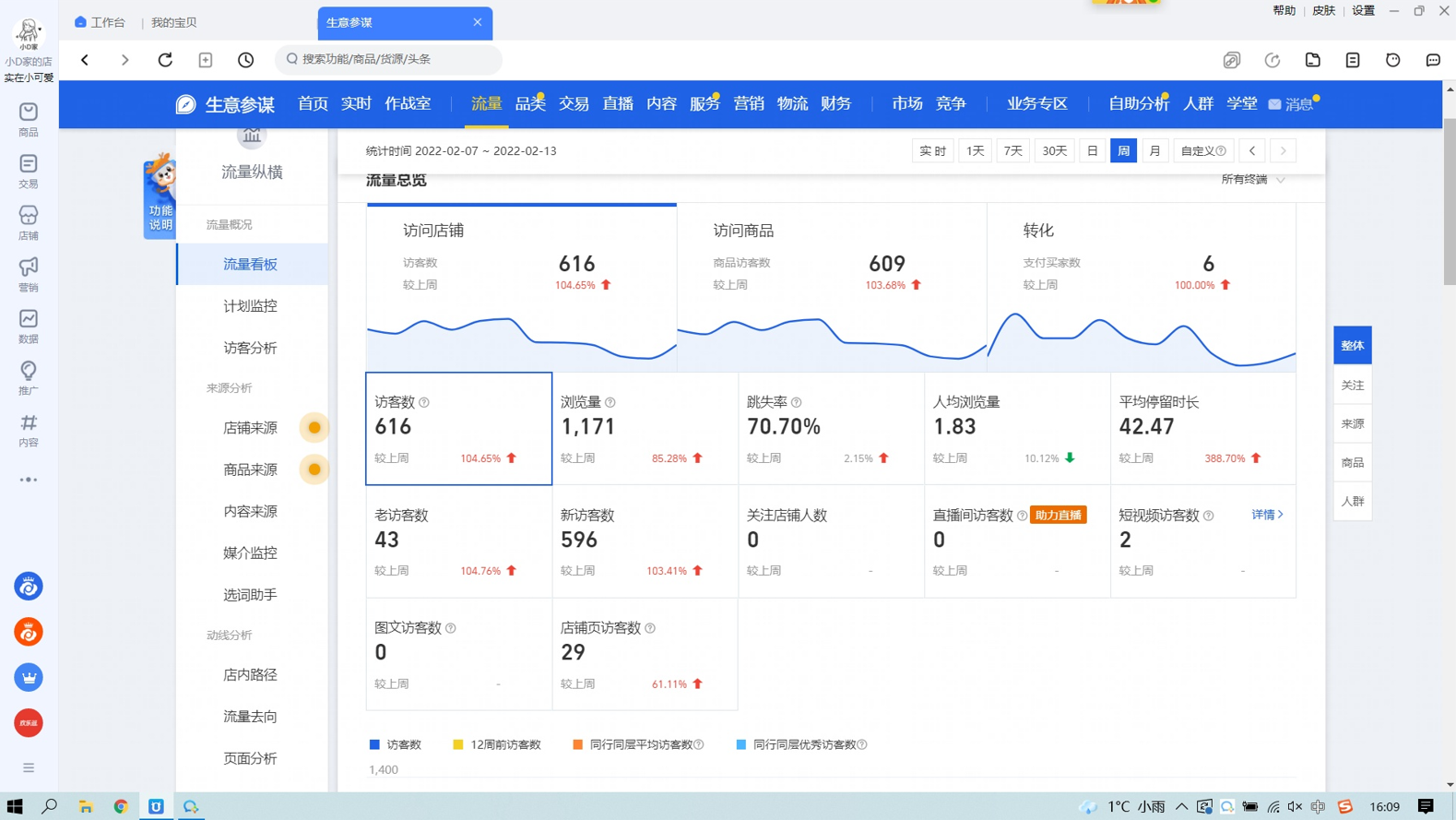

● 键值对图片示例（上下或左右结构）：

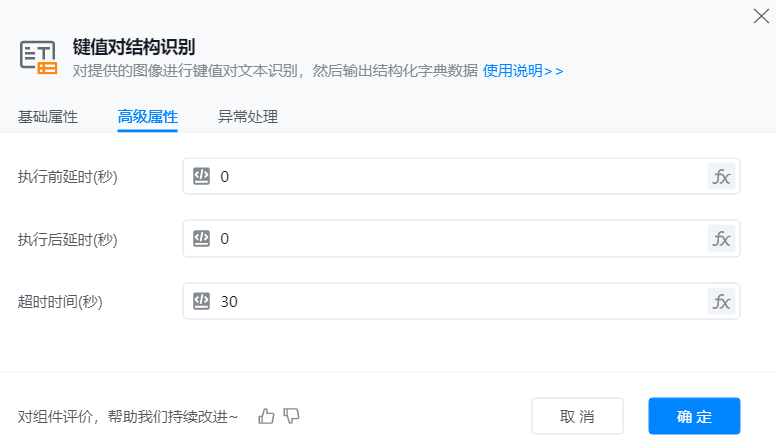

高级属性

● 执行前延时（秒）：流程开始执行预设任务前，特意设置的一段等待时间，目的是预留缓冲（如等待前置条件就绪、避免操作冲突）。

● 执行后延时（秒）：指流程完成指令动作后，出现预期外的时间延迟，比如机器人完成抓取后延时。

● 超时时间（秒）：执行某个流程时，等待响应所能容忍的最大时间限制。

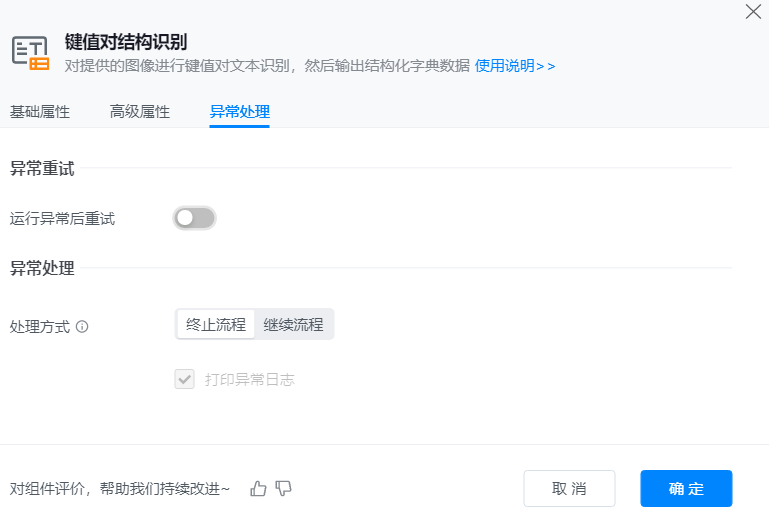

异常处理



● 异常重试：当流程运行过程中发生异常时，可根据实际需求配置是否启用重试逻辑。

● 异常处理：处理方式分为终止流程和继续流程。

• 终止流程：彻底停止当前正在进行的步骤或任务，后续相关操作不再执行。
• 继续流程：暂停或中断后，恢复当前步骤或任务，按原有逻辑或调整后继续进行。

四、使用示例

执行逻辑

添加组件到可视化编辑区，选择图像源类型，并输入对应参数；运行组件，并打印查看结果。

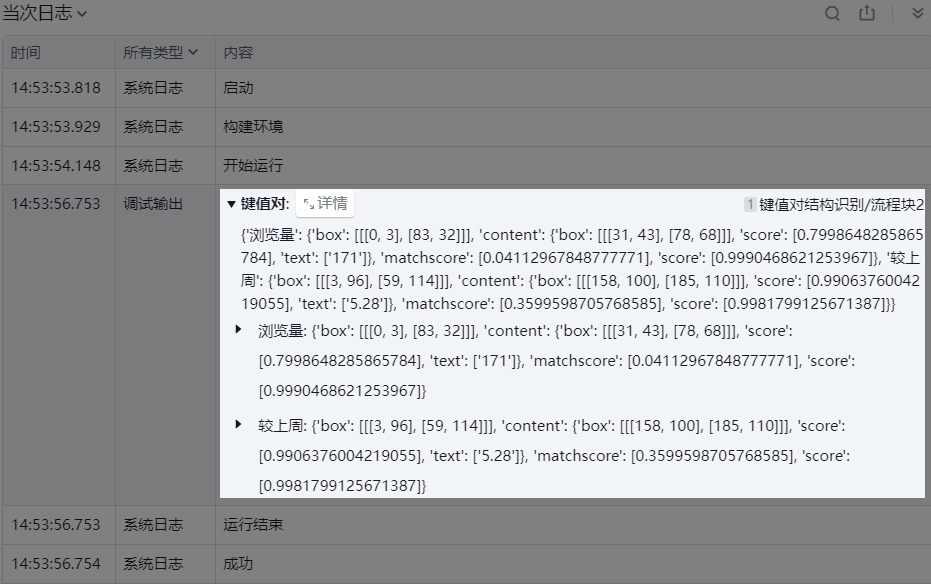

输出结果

五、输出结果说明

key：键的文本内容

-box：键的坐标

-content：值

--text：值的文本内容

--box：值的坐标

--score：值的得分

-matchscore：键值匹配得分

-score：键的得分
