流程块类型

流程块是构建项目的最基本元素。复杂的业务，均可抽象为多个流程模块组合而成。系统默认提供以下几类流程模块：

• 开始

• 流程块

• 判断

• 完成

• 分组

一、开始

表示一个流程的起点，即项目开始执行的位置，无需进行参数的设置。

• 新建项目时，开始节点默认已添加，不可删除。
• 每个应用流程，必须有一个且只能有一个开始起点。

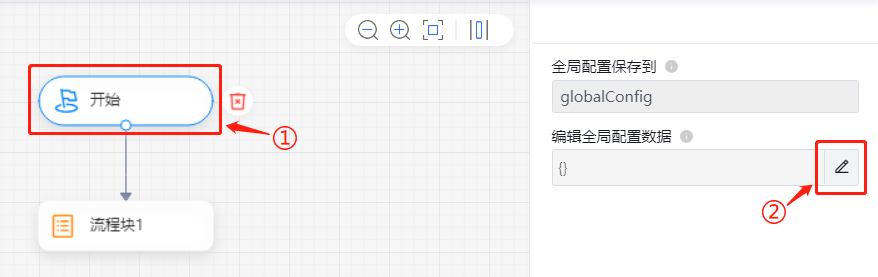

• 在“开始”模块的右侧属性框中，可设置全局配置。全局配置是流程执行中可以调用的配置信息，在流程中静默调用。如下图所示：



1. 设置好的全局配置，在流程中任意地方都可被调用，且支持在实在RPA机器人进行修改。

2. 系统默认保存到全局配置变量“globalConfig”中。点击红框中的编辑按钮，会弹出配置页面。

3. 支持配置多种类型，如：文本输入框、下拉选择、上传文件、开关、表格等。如下图所示：

二、流程块

• 流程块具有自身属性，也可定义全局变量。

• 可通过连线实现流程的流转。

• 支持多输入和多输出连线。

流程块条件判断功能

1. 支持流程块的条件判断功能，即流程块支持多种走向分支，通过设定不同的条件，来决定流程最终走向哪个分支。

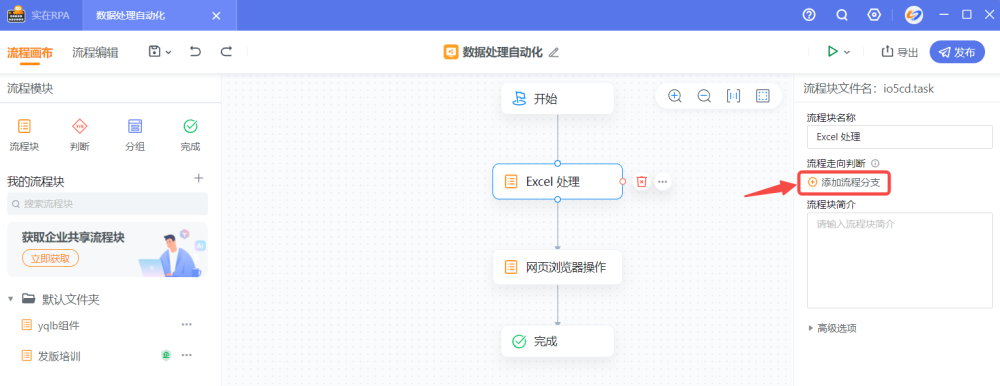

2. 在流程图中，单击选择某流程块，在右侧的属性菜单，会出现“添加流程分支”按钮。

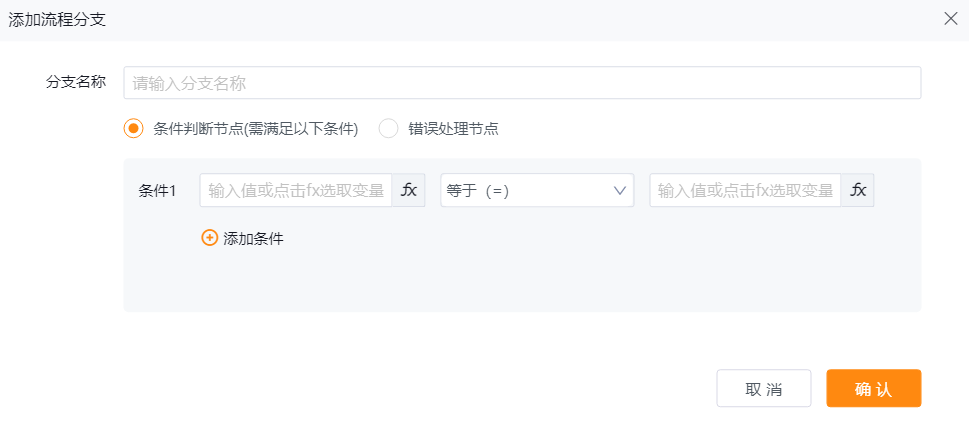

3. 点击该按钮，弹出条件设置的对话框。其流程分支的菜单中，可设置分支名称和分支类型（有两种类型：条件判断、错误处理。）



条件判断

• 当选择条件判断的时候，可设置条件的具体内容。有两个输入框，可输入条件内容，通常是数字，文本或变量，也可以通过右侧的“fx”按钮，进入变量菜单选择对应变量。

• 两个输入框中间是运算符，运算符可以选择两个条件的值如何进行对比，目前支持：等于，不等于，大于，小于，大于等于，小于等于，真，假，包含，空，不为空等对比方式。

• 当流程块中的运行结果满足设置的条件时，将会流转至对应的分支。

• 若分支支持多个条件同时满足的情况，只需单击“添加条件”按钮，添加多个条件即可。

注意：

1、流程块支持多条件分支，理论上支持无限分支和无限条件。

2、当好几个分支的条件都满足时，将会依次执行满足条件的分支。

错误处理

该分支无需设置条件，当流程发生错误时，执行该节点。
​

三、判断

在业务流程中，实现是否的判断分流。在实际业务中，可通过多个判断模块的组合，实现复杂业务的判断分流。

• 该模块包括一个输入两个输出，用于业务逻辑节点的是非判断。

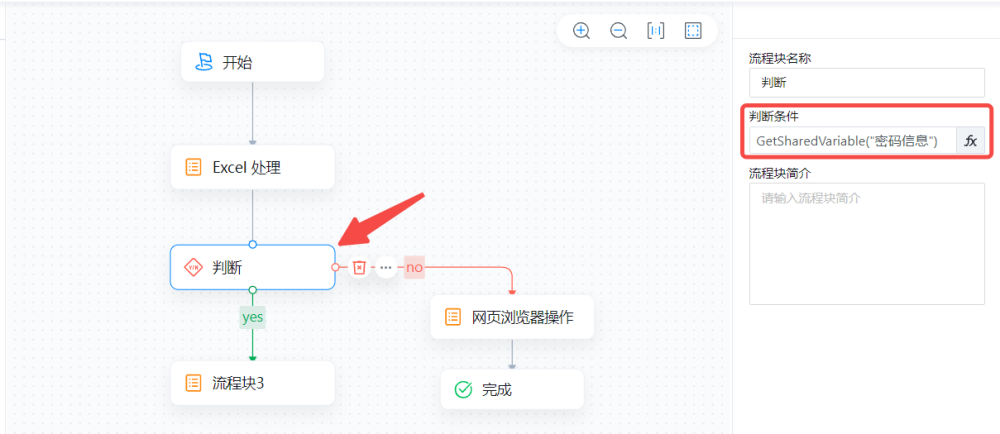

• 在中间编辑区选中该流程块，在右侧会展示该模块的属性框。属性字段包括：流程块名称和判断条件。

• 点击流程块右侧的浮标，可删除该流程模块。

四、完成

业务流程的结束模块，执行到此表示流程结束。

• 可有多个输入，无输出。

• 该节点无需属性设置。

五、分组

六、我的流程块

用于在流程开发过程中，将部分公共或通用的部分，在本人和多人之间的快速共享的方式。

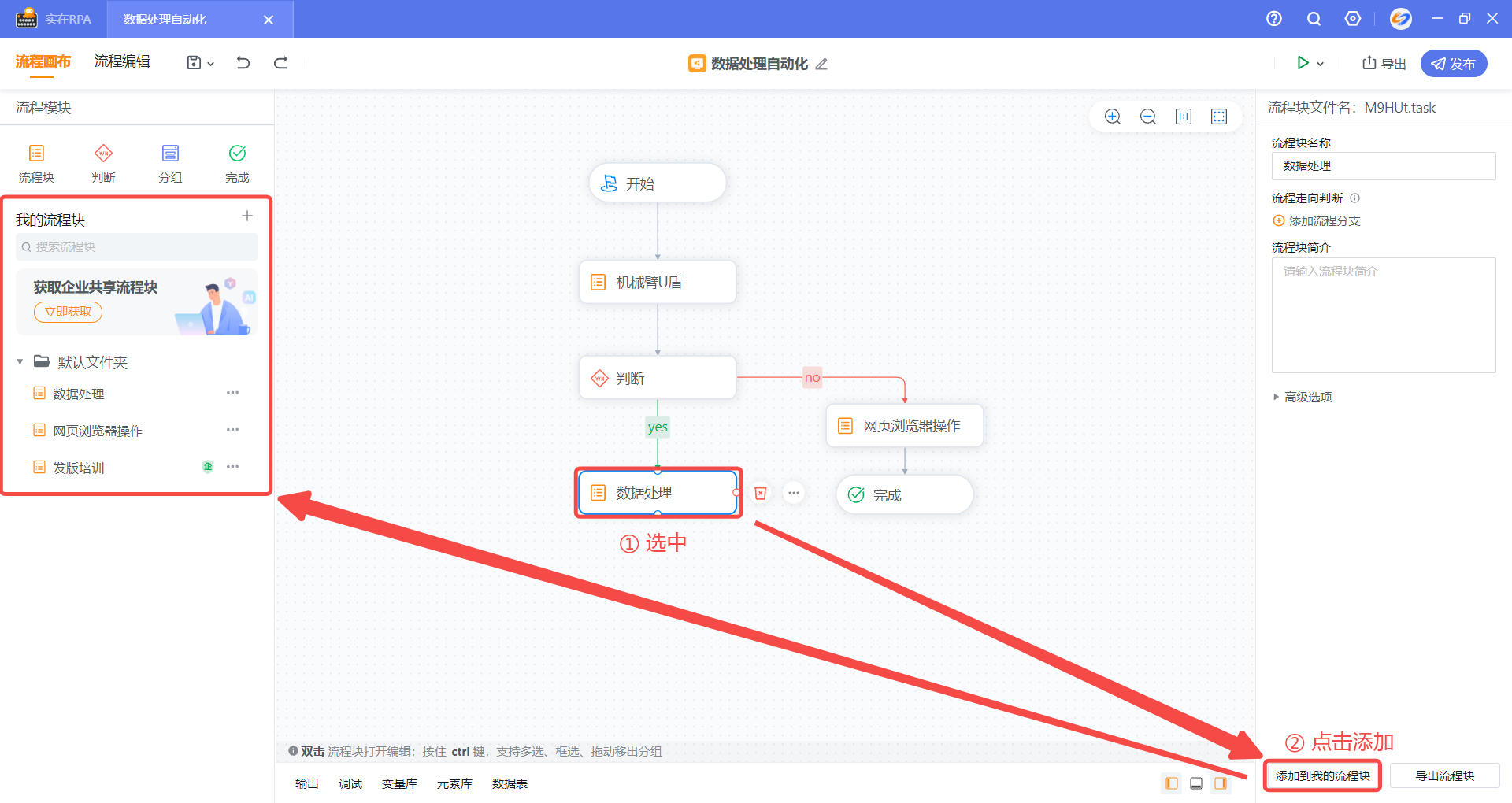

通过点击选中某个流程块，在属性框的右下方，点击按钮选择将该流程块添加到我的流程块，以便于后续在其他流程直接使用。注意：仅限于流程块。
